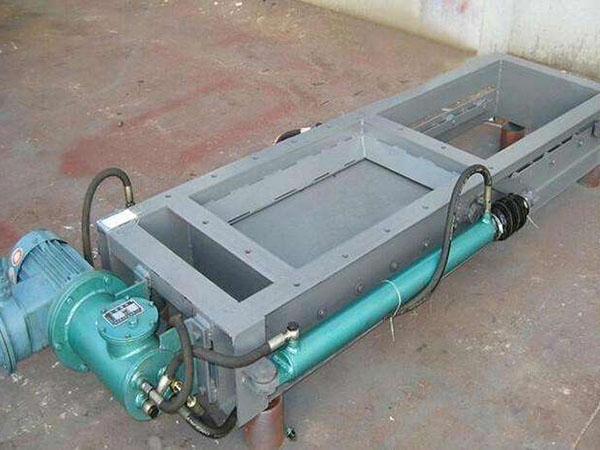

电液动插板阀是利用电液动推杆往复式推拉直线运动，实现插板阀开启和关闭的插板阀中的一种。电液推杆是实现插板阀关闭和开启的主要动力来源。电动液压推杆是电液动推杆的全称，可用于上升、下降或加紧的工作，并可实现远距离与计算机联网控制。电液推杆以电动机为动力源，具有过载自动保护功能，自锁功能，无级调节。电液动插板阀是插板阀中较为常见的一种动力形式，开合自如操控性好。
插板阀具有结构简单紧凑、设计合理、轻型节材,密封 、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。插板阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
电液动插板阀参数：
类别 | A×A | B×B | C×C | L | H | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 1400 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮 | ||||
