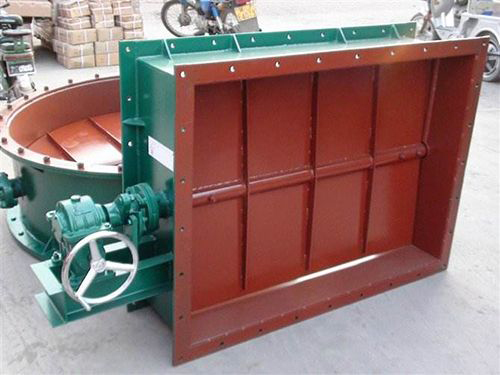

矩形手动通风蝶阀

矩形手动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。内无连杆、螺栓等、工作、使用寿命长。...

立即咨询全国热线：
13931741812

　　矩形手动通风蝶阀详细介绍：

　　矩形手动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。内无连杆、螺栓等、工作、使用寿命长。可以多工位安装，不受介质流向影响。矩形手动通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。矩形手动通风蝶阀是专门为通风环保除尘管道设计的。具有结构短、重量轻、结构简单、流阻小、启闭灵活、维修方便等点。

公称压力（MPa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

　　矩形手动通风蝶阀主要零件材料：

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

　　矩形手动通风蝶阀主要外形尺寸：

DN	D	D2	L	L1	L2	n-Фd	b
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1350	490	168	12
900	1040	990	200	1450	540	168	14
1000	1140	1090	220	1550	590	208	14
1100	1240	1190	220	1800	640	208	14
1200	1340	1290	240	1900	690	208	14
1300	1440	1390	240	2020	760	208	16
1400	1540	1490	260	2120	810	248	16
1500	1640	1590	260	2220	860	248	16
1600	1740	1690	280	2390	980	248	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22

矩形手动通风蝶阀
